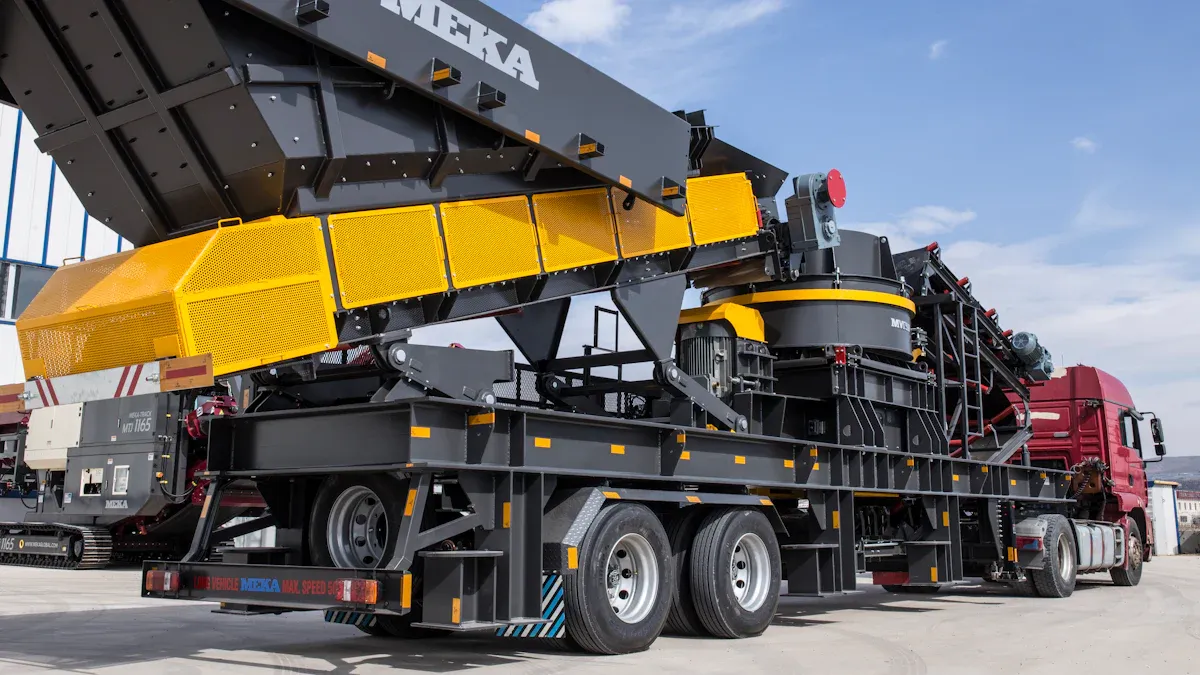

Quel est l'impact des pièces d'un concasseur à cône sur l'efficacité globale du concassage ?

La conception, les matériaux et l'état de pièces de concasseur à cône Ils influencent directement le concassage et l'usure. J'observe l'importance cruciale de composants tels que le manteau et le contre-concave. Par exemple, le revêtement du manteau d'un concasseur à cône dans une mine de diamants du Botswana doit souvent être remplacé après 3600 heures de fonctionnementCela a un impact sur l'efficacité globale du concassage.

Points clés à retenir

• Le manteau et le concave sont des éléments essentiels d'un concasseur à cône. Leur conception et à quel point ils sont usés influe directement sur le bon fonctionnement du concasseur.
• La bague excentrique et l'arbre principal permettent le mouvement du concasseur. Leur stabilité et leur bon état garantissent un fonctionnement optimal du concasseur.
• L'arbre intermédiaire et ses roulements contribuent à l'alimentation du concasseur. Des roulements de qualité permettent au concasseur de consommer moins d'énergie et de fonctionner en douceur.

Pièces du concasseur à cône à noyau : manteau et concave

Comment la conception du manteau et de la concavité influence l'efficacité du concassage

Je considère le manteau et le contre-batteur comme les éléments essentiels de tout concasseur à cône. Leur conception détermine directement l'action de concassage. J'ai constaté qu'un mauvais ajustement entre le manteau et le contre-batteur, surtout combiné à un réglage incorrect de l'excentrique de course, nuit considérablement aux performances du concasseur. Ce réglage incorrect peut entraîner une diminution substantielle du taux de réduction ; j'ai vu des rapports de Sandvik signale des pertes allant jusqu'à 40%.

J'observe que la forme de la chambre est un facteur primordialLa géométrie de la chambre de concassage, qu'il s'agisse d'un profil standard pour le concassage grossier ou d'une tête courte pour le concassage fin, influe directement sur l'efficacité du concassage, le taux de réduction et le flux de matière dans la machine. Une course plus importante, c'est-à-dire la distance maximale parcourue par le manteau par rapport au contre-batteur, se traduit généralement par des taux de réduction plus élevés et un débit de matière accru. Ceci s'explique par la force de concassage plus importante appliquée. Le réglage de l'écart latéral fermé (CSS) est également crucial ; il représente le plus petit espace entre le manteau et le contre-batteur. Je sais qu'il détermine la taille maximale des particules produites et influe sur le taux de réduction global. Un CSS plus petit produit une matière plus fine, mais je dois trouver un juste équilibre pour éviter de réduire le débit en cas de mauvaise gestion. J'ai également constaté que la vitesse de rotation du manteau affecte à la fois la force de concassage et le taux de réduction. Des vitesses plus élevées augmentent les cadences de traitement, mais j'observe également une usure accrue. Des vitesses plus faibles peuvent réduire l'efficacité, mais elles prolongent la durée de vie des composants. La course du manteau, c'est-à-dire la distance qu'il parcourt à chaque cycle, influence l'espace entre le contre-batteur et le manteau. Une course plus longue permet une plus grande réduction de matière, tandis qu'une course plus courte peut conduire à un concassage plus efficace avec moins de fines, même si cela peut entraîner un débit inférieur.

Je porte également une attention particulière à composition des matériaux de ces pièces critiques du concasseur à côneL'acier à haute teneur en manganèse est un choix courant car il s'écrouit sous l'effet des chocs, résistant ainsi à l'usure. J'ai vu des aciers alliés conçus sur mesure pour des propriétés spécifiques telles que la dureté et la ténacité, grâce à l'ajustement de leurs éléments d'alliage. Les matériaux composites offrent un équilibre entre résistance à l'usure, ténacité et coût, ce que je trouve très pratique. Le traitement thermique est un autre facteur critique. Ce procédé améliore la microstructure du matériau, renforçant ainsi sa dureté, sa résistance et sa résistance à l'usure. Des techniques comme la trempe et le revenu optimisent les propriétés des aciers alliés. Je sais qu'un contrôle précis lors du traitement thermique est essentiel pour obtenir les propriétés souhaitées sans défauts. Enfin, la conception et le processus de fabrication lui-même sont primordiaux. Un manteau bien conçu répartit uniformément les forces d'écrasement, évitant ainsi la concentration des contraintes et l'usure prématurée. Le procédé de fabrication, qu'il s'agisse de fonderie ou de forgeage, influence la structure interne et la qualité du manteau. Des procédés de haute qualité garantissent une structure uniforme et une précision dimensionnelle, deux aspects que je privilégie systématiquement.

Impact de l'usure sur l'efficacité du broyage

L'usure du manteau et du contre-batteur est inévitable lors des opérations de concassage, et j'en constate l'impact direct sur l'efficacité. À mesure que ces surfaces s'usent, la géométrie de la chambre de concassage se modifie, ce qui entraîne une diminution de l'efficacité du concassage. J'observe souvent une réduction du taux de réduction, ce qui signifie que le concasseur produit moins de fines que prévu. Je constate également une augmentation des fines indésirables, ce qui peut nuire à la qualité du produit final.

De plus, l'usure du manteau et des surfaces concaves diminue le débit. Le matériau ne circule plus aussi facilement dans la chambre, ce qui entraîne des blocages ou une réduction de la capacité. Cette inefficacité se traduit directement par des coûts d'exploitation plus élevés. Je constate que le concasseur consomme davantage d'énergie pour traiter la même quantité de matériau, et la productivité globale chute. Un contrôle régulier et le remplacement opportun de ces composants usés sont essentiels. J'insiste toujours sur la maintenance proactive afin de maintenir une efficacité de concassage optimale et de minimiser les temps d'arrêt imprévus.

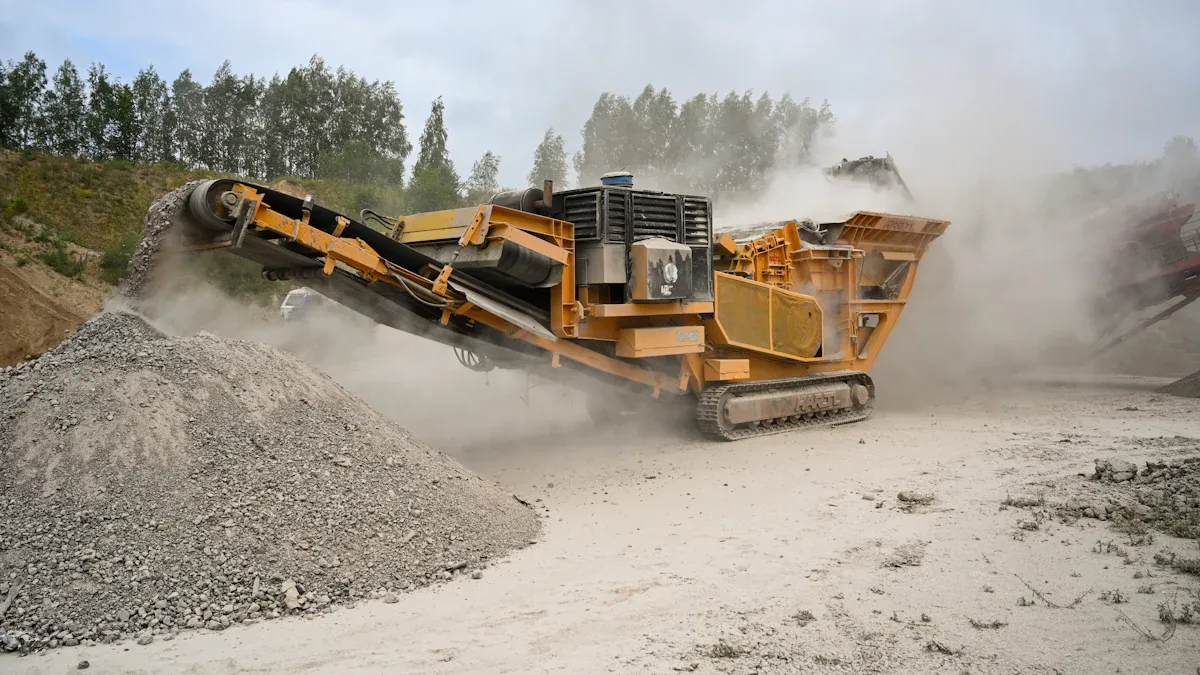

Pièces pour concasseur à cône à force motrice : douille excentrique et arbre principal

Rôle de la bague excentrique dans l'action d'écrasement

Je considère la bague excentrique comme un élément essentiel, car elle transforme directement la puissance en force de broyage. Elle détermine le mouvement de l'arbre principal, qui à son tour actionne le broyage du manteau. La conception de cette bague est fondamentale pour le fonctionnement du concasseur.

Je comprends le mécanisme par lequel la bague excentrée crée une force d'écrasement.

1. La surface intérieure de la bague excentrique est usinée de manière décentrée par rapport à l'axe central du concasseur.
2. Lorsque la bague tourne, l'arbre principal oscille selon une trajectoire elliptique autour de l'axe du concasseur.
3. Cette oscillation provoque l'ouverture et la fermeture répétées de l'espace entre le manteau et les revêtements concaves.
4. Ce mouvement d'ouverture et de fermeture génère directement la force d'écrasement et la compression du matériau.
5. La course (amplitude de mouvement) augmente à mesure que le matériau descend dans le concasseur, ce qui entraîne une augmentation correspondante de la force de concassage.

Je sais que le réglage de la course excentrique est crucial pour optimiser les performances. On y parvient en modifiant la bague excentrique, soit en la remplaçant par une bague d'épaisseur différente, soit par des moyens hydrauliques ou mécaniques dynamiques. L'augmentation de la course excentrique améliore directement la capacité du concasseur à broyer et à réduire les matériaux. Par exemple, augmenter la course de 20 mm à 25 mm Il est possible d'élargir la plage de tailles de particules du produit, par exemple de 20-25 mm à 25-30 mm. Ce réglage influe à la fois sur le débit et sur la distribution granulométrique du produit.

Je tiens également compte du matériau de la bague excentrique. Les fabricants la fabriquent généralement en bronze. Ce matériau offre une excellente résistance à l'usure et peut supporter des charges importantes. Bien que le bronze soit robuste, la bague s'usera avec le temps, surtout du côté le plus lourd de l'excentrique. Je considère cela comme une usure normale en fonctionnement. Cependant, un amincissement excessif ou des fissures nécessitent un remplacement immédiat pour maintenir l'efficacité et éviter d'autres dommages. Pièces de concasseur à cône.

Stabilité de l'arbre principal et ses implications sur l'efficacité

L'arbre principal constitue la structure de support centrale de la tête de concassage. Sa stabilité est primordiale pour un concassage efficace. Toute instabilité ou déformation de l'arbre principal peut entraîner des problèmes de fonctionnement importants et une baisse de rendement. Je surveille donc constamment son état.

Je reconnais que vibrations excessives Un déséquilibre peut révéler des problèmes sous-jacents, tels que des problèmes de déséquilibre, de désalignement ou de jeu. Il n'est pas toujours aisé de les différencier. Un déséquilibre excessif peut entraîner des problèmes importants, comme un châssis desserré. Des niveaux de vibration élevés signalent la nécessité d'une intervention avant que d'autres complications ne surviennent. Je sais qu'un déséquilibre excessif peut provoquer une usure prématurée des roulements et une fatigue de la structure porteuse. Dans les machines à mouvement alternatif, comme les concasseurs, un déséquilibre peut engendrer des niveaux de vibration élevés, susceptibles d'endommager les fondations et les roulements.

Il est crucial de maintenir l'équilibre des équipements lourds tels que les concasseurs. Cela prévient l'usure prématurée et les risques potentiels pour la sécurité. Des niveaux de vibration élevés nécessitent un diagnostic et une réparation par un professionnel afin d'éviter l'aggravation des problèmes. Je suis convaincu qu'une surveillance et une maintenance régulières sont essentielles. Elles permettent d'éviter que de légers déséquilibres ne se transforment en problèmes plus importants. Un arbre principal stable garantit un concassage constant, minimise l'usure des autres composants et contribue, en fin de compte, à un débit plus élevé et à un produit plus homogène.

Pièces de concasseur à cône à transmission de puissance : ensemble contre-arbre et engrenage

Influence de l'ensemble du contre-arbre sur la vitesse de broyage

Je considère l'ensemble de l'arbre intermédiaire comme le maillon essentiel entre le moteur et le mécanisme de broyage. Il reçoit la puissance de rotation du moteur et la transmet à la douille excentrique. Cette transmission s'effectue par un système d'engrenages. Le rapport de transmission de cet ensemble détermine directement la vitesse de rotation de la douille excentrique. Cette rotation, à son tour, détermine la vitesse de broyage du manteau.

J'observe que la vitesse de concassage influe considérablement sur les performances du concasseur. Une vitesse de concassage plus élevée se traduit généralement par un débit supérieur. Le cycle du manteau est plus rapide, ce qui permet de traiter davantage de matériau par unité de temps. Ceci peut s'avérer avantageux pour maximiser la production. Cependant, il existe un compromis à faire. Des vitesses plus élevées peuvent accroître l'usure du manteau et du contre-concasseur. Elles peuvent également affecter la granulométrie du produit. Parfois, une vitesse plus lente peut permettre d'obtenir un produit plus homogène ou de réduire la quantité de fines indésirables. J'estime qu'optimiser cette vitesse implique de trouver un équilibre entre les exigences de débit, les spécifications du produit souhaitées et les considérations relatives à l'usure. Un entretien régulier de l'arbre intermédiaire garantit une transmission de puissance constante. Cette constance est essentielle pour maintenir la vitesse de concassage choisie et assurer un fonctionnement efficace.

Santé des roulements et efficacité énergétique

Les paliers de l'arbre intermédiaire jouent un rôle essentiel dans le bon fonctionnement du concasseur. Ils supportent les pièces rotatives et minimisent les frottements. En bon état, ces paliers permettent à l'arbre intermédiaire de tourner librement, réduisant ainsi les pertes d'énergie dues aux frottements. J'observe une corrélation directe entre des paliers en bon état et l'efficacité énergétique.

Je rencontre souvent des problèmes lorsque les roulements commencent à lâcher. Les paliers d'arbre intermédiaire usés ou défectueux génèrent une chaleur excessiveCette chaleur peut entraîner une hausse de la température de l'huile. Une température d'huile élevée peut également résulter de huile de mauvaise qualité, quantité d'huile insuffisante ou refroidissement inadéquatTous ces facteurs peuvent aggraver les dommages aux roulements ou provoquer directement leur défaillance. Je sais que le frottement interne dû à l'usure des roulements est une source importante de cette chaleur excessive.

Je reconnais également d'autres causes fréquentes de défaillance des roulements. Une pression d'huile insuffisante empêche une lubrification correcte. Cela peut être dû à une viscosité d'huile inadaptée, à des pompes à huile usées ou à un jeu excessif des roulements. Une lubrification insuffisante endommage rapidement les roulements. Des roulements usés ou endommagés sont un indicateur clair d'une défaillance existante ou imminente. Ils provoquent souvent une augmentation des vibrations et du bruit. Les fuites d'huile, en particulier au niveau du joint du carter d'arbre intermédiaire, entraînent des pertes d'huile et une contamination. Cela compromet indirectement la santé des roulements en raison d'une lubrification insuffisante. Je comprends que chacun de ces problèmes augmente la friction. Une friction accrue signifie que le concasseur consomme plus d'énergie pour effectuer le même travail. Cela réduit directement l'efficacité énergétique. Cela entraîne également une usure prématurée d'autres pièces. Pièces de concasseur à cône et les risques d'arrêts de production coûteux. C'est pourquoi j'insiste sur la surveillance et la maintenance régulières de ces roulements critiques. Cela garantit une efficacité énergétique optimale et prolonge la durée de vie du concasseur.

Je reconnais chaque pièce de concasseur à côneL'efficacité globale du concassage dépend de plusieurs facteurs, des pièces d'usure aux mécanismes d'entraînement. Il est donc essentiel d'optimiser le choix des matériaux, la conception, la maintenance et les paramètres de fonctionnement de ces pièces. Une gestion efficace des pièces du concasseur à cône permet de maximiser le débit, d'atteindre les spécifications de produit souhaitées et de minimiser les coûts d'exploitation.

FAQ

À quelle fréquence dois-je inspecter les pièces d'un concasseur à cône ?

Je recommande des contrôles visuels quotidiens. Je planifie des inspections détaillées hebdomadaires ou mensuelles, selon l'intensité opérationnelle.

Quel est l'élément le plus critique pour l'efficacité du concassage ?

Je considère le manteau et la concavité comme les éléments les plus critiques. Leur conception et leur état influent directement sur l'action de broyage.

Puis-je améliorer l'efficacité en ajustant la course excentrique ?

Oui, je règle la course excentrique. Cela optimise la taille des produits et le débit. Il faut y réfléchir attentivement.
